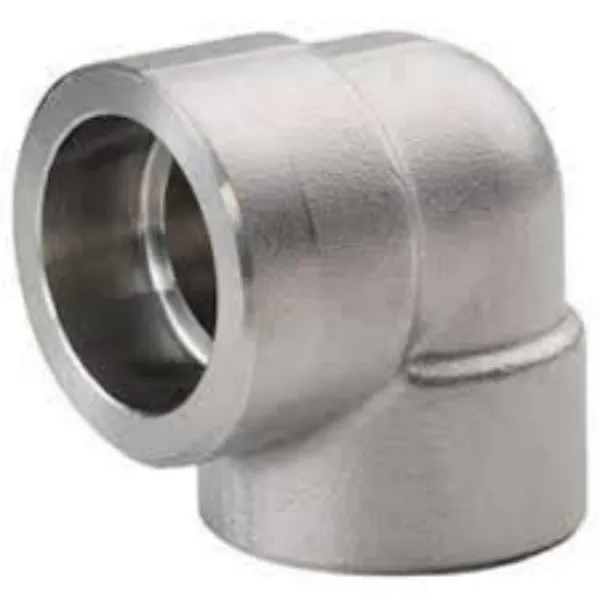

Колено за заваривање утичнице
АСМЕ Б16.11 ковано колено за заваривање утичнице је доступно под углом од 90 степени и 45 степени које се користи за спајање АСМЕ цеви на фитинге или вентиле заваривањем угаоног заптивача. Тежина је мала због малих димензија. И има различите карактеристике као што су поузданост, издржљивост и прецизност димензија. Постоје 3 степена притиска који су класе 3000, 6000 и 9000.
Класа 3000 Колено: за употребу са челичним цевима Сцх 80.
Класа 6000 Колено: за усклађивање са челичном цеви Сцх 160.
Класа 9000 Колено: за спајање са Сцх КСКСС челичном цеви
Фитинги за заваривање утичнице су фамилија фитинга за ковање под високим притиском који се користе само у комбинацији са АНСИ цевима и доступни су у истом опсегу величина.
Иако постоје неке сличности између облика два завара, утични завар се и даље сматра другачијим од угаоног завара.
Спецификација фитинга за заваривање утичнице АСМЕ Б16.11
| Облик | Прави и редукциони фитинзи |
| Опсег величина | 1/8" - 4" / ДН6 - ДН100 |
| Оцена притиска | Класа 3000лбс, 6000лбс, 9000лбс |
| Стандард | АСМЕ Б16.11, БС3799 |
| угљенични челик | АСТМ А105 / А105Н, АСТМ А350 ЛФ2/ЛФ3, А694 Ф42 / 46 / 56 / 60 / 65 |
| легирани челик | АСТМ А182 Ф11 / Ф12 / Ф5 / Ф9 / Ф91 / Ф92 / Ф22 |
| нерђајући челик | АСТМ А182 Ф304/304Л/304Х, Ф316/316Л, Ф310С, Ф317, Ф347, Ф904Л |
Означавање и преглед поцинкованог завареног зглоба
Пакет спојница за утичнице
Запакујте све СВ колена у картоне.
Залепите етикету на све картоне.
Ставите картоне у дрвену кутију.
Направите ознаку за отпрему на дрвеној кутији.
АСМЕ Б16.11 Димензије колена за заваривање утичнице
| ДН | НПС | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| аве | мин | аве | мин | аве | мин | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) Равномерна дебљина око отвора наставка не сме бити мања од просечне вредности, дебљина на делимичним површинама може бити мин. један.
2) Узимајући у обзир толеранцију спољашњег пречника цеви, пречници неких отвора насадних утичница могу бити мало већи од оних наведених у Б16.11.
3) Када величине спојних цеви нису усклађене са онима наведеним у овом каталогу, величине прикључних цеви се наводе у спецификацији набавке.
4) Када се окови редукују, величине структуре морају бити исте као и код правих окова, а БЈД ће се машински обрађивати према одговарајућим редукционим крајевима.
5) Фитинг се може произвести и као мешовити спојеви СВ и ТХРД.
