Опис

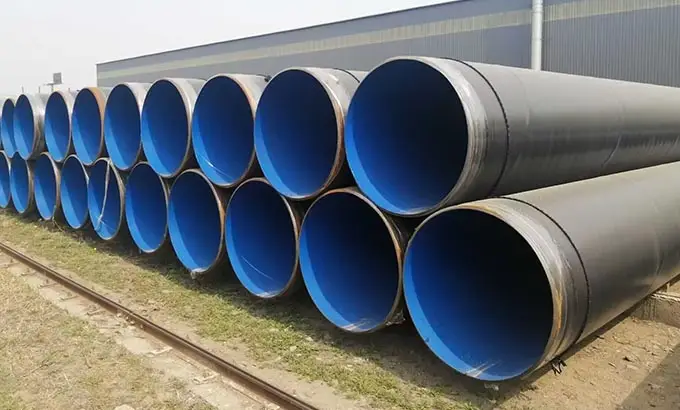

Назив производа: Цев обложена епоксидом, цевовод за премазивање епоксидом
Распон величина: 60,3 мм-2540 мм
Тип: Бешавни / ЕРВ / Заварени / Израђени / ЛСАВ
Дужина: Сингле Рандом, Доубле Рандом
Крај: обичан крај, закошени крај, са навојем
Примена: Користи се за природни гас, нафту, воду и канализацију и цевне системе
|
Стандард |
АПИ 5Л |
||
|
Оцена |
ПСЛ-1 |
АПИ 5Л – Гр.Б/Кс42/Кс46/Кс52/Кс60/Кс70 итд. |
|
|
(Материјал) |
ПСЛ-2 |
ИСО3183 – Л245/Л290/Л320/Л360/Л415/Л485 итд. |
|
|
Минимална количина поруџбине |
1 тона |
||
|
Спољни опсег пречника |
ПСЛ-1 |
0,405-80 (ин) или 10,3 мм-2032 мм |
|
|
ПСЛ-2 |
4 1/2 -80(ин) или 114,3 мм-2032 мм |
||
|
Опсег дебљине зида |
СЦХ10~СЦХ160 или СТД,КСС,КСКСС или 1,73мм~59,54мм |
||
|
Дужина |
За контејнер од 20 Фт |
4.8m-5.8m |
|
|
(по договору) |
За контејнер од 40 Фт |
4.8m-12m |
|
|
|
Најчешћи избор |
6m, 12m |
|
|
Тип |
Заварени |
ЕРВ,ЛСАВ/ССАВ |
|
|
Беспрекорно |
Хладно извучено, вруће завршено, вруће проширено |
||
|
Капа (по договору) |
Величина цеви треба да буде испод ДН600 |
||
|
Крај цеви |
Обичан крај |
Све величине |
|
|
Бевел енд |
Величина цеви изнад ДН50, а дебљина већа од 3,2 мм |
||
|
Наше предности |
· Разноврсни производи (челичне цеви, фитинзи за цеви, остали спојни елементи) |
||
|
· Наша компанија прихвата сваку инспекцију треће стране. |
|||
|
·Брзи одговор у понуди, испоруци, након{0}}услуге. |
|||
|
· Фокус на решење за цеви и цеви за примену пројекта. |
|||
|
Ектернал Цоатинг |
|
|
Тип премаза |
Цоатинг Стандард |
|
3ЛПЕ/3ЛПП |
ДИН30670-1991,ЦАН/ЦСА З245,21-2010,ИСО21809-1-2009 СИ/Т 0413-2002,ГБ/Т23257-2009 |
|
2ЛПЕ/2ЛПП |
СИ/Т 0315-2002,ГБ/Т23257-2009,ИСО21809-1-2009 |
|
ФБЕ (Фусион{0}}везни епоксид) |
СИ/Т 0315-2005,АВВА Ц213-2001,ЦАН/ЦСАЗ245.20-2010,ИСО218909-2-2007,АПИ РП5Л9-2001 |
|
Битуменски премаз
Емајл &трака врућа{0}}нанесена |
БС534-1990,АВВА203-2002,АВВА214-2000 |
|
Течни епоксидни премаз |
АВВВА Ц210-2007 |
|
Полиуретански изоловани премаз |
СИ/Т0415-1996,ЦЈ/Т114-2000.ЕН253-1994 |
|
Унутрашњи премаз |
|
|
Течни епоксидни премаз |
АВВАЦ210-2007 |
|
ФБЕ |
АВВАЦ213-2001 |
|
Облога од цементног малтера |
БС534-1990, АВВА Ц205-2001 |
|
Битумен Цоатинг |
БС534-1990 |
Спецификација
|
Цоатинг Тхицкнесс |
.004" до .006" по слоју |
|
Температурни опсег |
300 степени Ф максимално |
|
Отпорност на хемикалије (АСТМ Д543) |
Одлично |
|
Тврдоћа (АСТМ Д3363) |
> 8 H |
|
Адхезија (АСТМ Д4541) |
1933 пси |
|
Цоатинг Цолор |
разне опције доступне |
|
Стандард цеви обложених епоксидом |
АЦ298 Унутрашњи премаз за епоксидну баријеру АВВА Ц210 Течни епоксидни премаз и облога ИГЦ 189-2006: Материјал за премазивање цеви са унутрашњом епоксидном баријером НСФ/АНСИ стандард 61 -за компоненте система за воду за пиће АВВА Ц 213 ЦСА З245.20 ИС 3589 Анекс Ц |
|
Означавање цеви са премазом ФБЕ |
Име произвођача, логотип или заштитни знак Трговачка ознака НСФ СЕ |
|
Код боја заЕпоксидни премаз без растварача |
Жута Црно Зелена Греи Гвоздено црвено Светло плава |
Стандард
| .D. | O.D. | СЦХ 10 | СЦХ 30/40 | ||||||||
| W.T. | НОРМАЛНА ТЕЖИНА | W.T. | НОРМАЛНА ТЕЖИНА | ||||||||
| (мм) | (ИНЧ) | (мм) | (инч) | (мм) | (инч) | (кг/мтрс) | (лбс/фт) | (мм) | (инч) | (кг/мтрс) | (лбс/фт) |
| 15 | 1/2'' | 21.30 | 0.840 | ---- | ---- | ---- | ---- | 2.77 | 0.109 | 1.27 | 0.85 |
| 20 | 3/4'' | 26.70 | 1.050 | 2.11 | 0.083 | 1.28 | 0.96 | 2.87 | 0.113 | 1.69 | 1.13 |
| 25 | 1'' | 33.40 | 1.315 | 2.77 | 0.109 | 2.09 | 1.41 | 3.38 | 0.133 | 2.50 | 1.68 |
| 32 | 1.1/4'' | 42.20 | 1.660 | 2.77 | 0.109 | 2.69 | 1.81 | 3.56 | 0.140 | 3.39 | 2.27 |
| 40 | 1.1/2'' | 48.30 | 1.900 | 2.77 | 0.109 | 3.11 | 2.09 | 3.68 | 0.145 | 4.05 | 2.72 |
| 50 | 2'' | 60.30 | 2.375 | 2.77 | 0.109 | 3.93 | 2.64 | 3.91 | 0.154 | 5.45 | 3.66 |
| 65 | 2.1/2'' | 73.00 | 2.875 | 3.05 | 0.120 | 5.26 | 3.53 | 5.16 | 0.203 | 8.64 | 5.80 |
| 80 | 3'' | 88.90 | 3.500 | 3.05 | 0.120 | 6.46 | 4.34 | 5.49 | 0.216 | 11.29 | 7.58 |
| 90 | 3.1/2'' | 101.60 | 4.000 | 3.05 | 0.120 | 7.41 | 4.98 | 5.74 | 0.226 | 13.58 | 9.12 |
| 100 | 4'' | 114.30 | 4.500 | 3.05 | 0.120 | 8.37 | 5.62 | 6.02 | 0.237 | 16.09 | 10.80 |
| 125 | 5'' | 141.30 | 5.563 | 3.40 | 0.134 | 11.58 | 7.78 | 6.55 | 0.258 | 21.79 | 14.63 |
| 150 | 6'' | 168.30 | 6.625 | 3.40 | 0.134 | 13.85 | 9.30 | 7.11 | 0.280 | 28.29 | 18.99 |
| 200 | 8'' | 219.10 | 8.625 | 4.78 | 0.188 | 25.26 | 16.96 | 7.04 | 0.277 | 36.82 | 24.72 |
| 250 | 10'' | 273.10 | 10.750 | 4.78 | 0.188 | 31.62 | 21.23 | 7.08 | 0.307 | 51.05 | 34.27 |
Процес
